etcd Backup & Restore

etcd

---

etcd라는 이름은 유닉스 "/etc" 폴더와 “d"istributed systems 이라는 두 가지 아이디어에서 유래 되었다. /etc 폴더가 단일 시스템에 대한 구성 데이터를 저장하는 저장소라면 etcd는 ‘분산된’ etc, 즉 대규모 분산 시스템에 대한 구성 정보를 저장하는 저장소라는 뜻이다.



물론 이런 기능을 수행할 수 있는 서비스가 etcd만 존재하는 것은 아니다. etcd와 같이 여러 컴포넌트가 정상적으로 상호작용할 수 있도록 데이터를 조정하는 역할을 하는 도구를 분산 코디네이터라고 하는데, 분산 코디네이터에는 etcd 외에도 zookeeper, consul 등이 있다. etcd가 아닌 다른 key-value스토어에 대한 내용은 다음 링크에서 확인할 수 있다. etcd versus other key-value stores

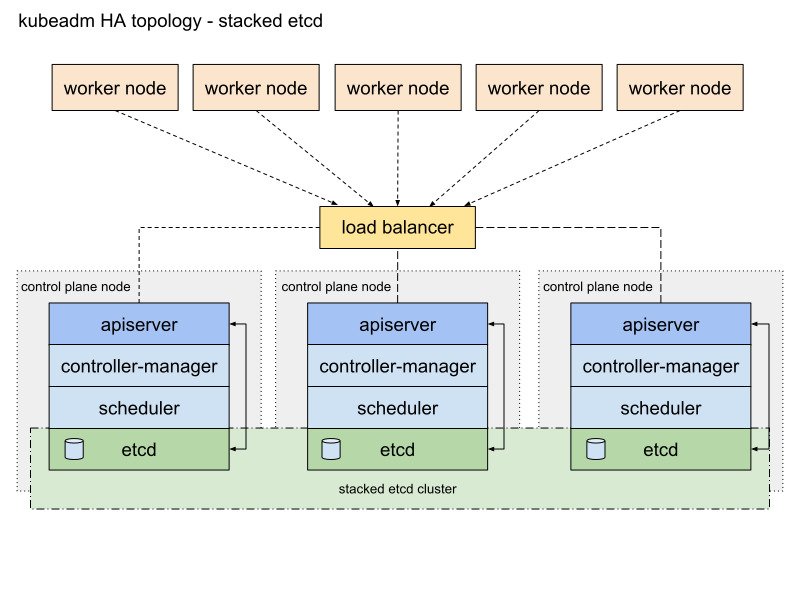

쿠버네티스는 etcd를 backing storage로 사용하고 있으며 모든 구성 데이터를 key:value형태로 etcd에 저장한다.



Desired status가 etcd에 저장돼 있고 controller가 api 서버의 watch api를 통해 etcd에 저장된 상태 데이터를 받아와 동작을 수행한다. 쉽게 말하면 클러스터가 어떤 노드를 갖고있는지, 이 파드는 어떤 노드에 생성되어야 하는 지 등의 정보가 담긴 스토리지라고 할 수 있다. 따라서 etcd가 다운되면 클러스터가 정상적으로 작동할 수 없게 된다. etcd의 안정성은 클러스터 운영에 매우 중요한 부분이고, 백업 역시 그러하다.



Backup & Restore

---

이 글에서는 내장된 스냅샷 기능을 사용하여 Backup 단일 노드 etcd 클러스터 백업 및 복원에 대해 다룬다.

Backup

먼저 etcd backup을 위한 명령어를 살펴보자. 참고:  Backing up an etcd cluster

ETCDCTL_API=3 etcdctl --endpoints=https://127.0.0.1:2379 \
  --cacert=<trusted-ca-file> --cert=<cert-file> --key=<key-file> \
  snapshot save <backup-file-location>

여기서 --cacert, --cert, --key 는 필수이며 etcd와 동일한 서버에서 명령을 실행할 때는 --endpoints 옵션은 지정하지 않아도 된다. etcd는 pod 형태로 kube-system 네임스페이스에 배포되어 있고, kubectl describe 명령어를 통해 etcd backup에 필요한 정보들을 확인할 수 있다.

kubectl describe pod etcd-controlplane -n kube-system | grep -i etcd

Name:                 etcd-controlplane
Labels:               component=etcd
Annotations:          kubeadm.kubernetes.io/etcd.advertise-client-urls: https://172.28.192.5:2379
  etcd:
    Image:         k8s.gcr.io/etcd:3.5.1-0
    Image ID:      docker-pullable://k8s.gcr.io/etcd@sha256:64b9ea357325d5db9f8a723dcf503b5a449177b17ac87d69481e126bb724c263
      etcd
      --cert-file=/etc/kubernetes/pki/etcd/server.crt # Path to the client server TLS cert file
      --data-dir=/var/lib/etcd # Path to the data directory
      --key-file=/etc/kubernetes/pki/etcd/server.key # Path to the client server TLS key file
      --peer-cert-file=/etc/kubernetes/pki/etcd/peer.crt
      --peer-key-file=/etc/kubernetes/pki/etcd/peer.key
      --peer-trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt
      --trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt # Path to the client server TLS trusted CA cert file
      /etc/kubernetes/pki/etcd from etcd-certs (rw)
      /var/lib/etcd from etcd-data (rw)
  etcd-certs:
    Path:          /etc/kubernetes/pki/etcd
  etcd-data:
    Path:          /var/lib/etcd

위 정보를 토대로 구성한 명령은 다음과 같다.

ETCDCTL_API=3 etcdctl --cacert=/etc/kubernetes/pki/etcd/ca.crt \
  --cert=/etc/kubernetes/pki/etcd/server.crt \
  --key=/etc/kubernetes/pki/etcd/server.key \
  snapshot save /opt/etcd-backup.db

etcd는 /opt/etcd-backup.db에 백업 되었다.



Restore

/opt/etcd-backup.db 에 저장된 스냅샷을 복원해본다.

여기서 --data-dir은 스냅샷이 복원될 디렉토리를 의미한다. /opt/etcd-backup.db을 --data-dir의 경로로 복원해주겠다는 의미이다.

ETCDCTL_API=3 etcdctl --data-dir=/var/lib/from-backup snapshot restore /opt/etcd-backup.db



이제 /var/lib/from-backup 경로에 etcd의 파일이 위치하게 된다.

/etc/kubernetes/manifests/etcd.yaml 파일에서 spec.volumes.hostPath의 path를 새로운 경로로 변경한 뒤 저장한다.

  volumes:
  - hostPath:
      path: /var/lib/etcd-from-backup
      type: DirectoryOrCreate
    name: etcd-data



manifest 파일 수정이 완료되면 자동으로 재시작되며 백업한 리소스들로 복원된다.





---

내장된 스냅샷 기능으로 간단하게 백업과 복원이 가능하다. 하지만 실제로 프로덕션 환경에서 etcd를 단일 노드 클러스터로 사용하는 것은 매우 위험하기 때문에 다음 글에서는 다중 노드 클러스터일 때 백업과 복원을 하는 방법에 대해 살펴보겠다.
